60万吨产能项目落地 南京贝特助力中粮油脂长春基地建设

60万吨产能项目落地 南京贝特助力中粮油脂长春基地建设

         一、项目概况

　　【项目名称】中粮油脂长春新建60万吨/年油料加工项目

　　【应用领域】民生粮油、饲料工业、农产品加工、畜牧养殖

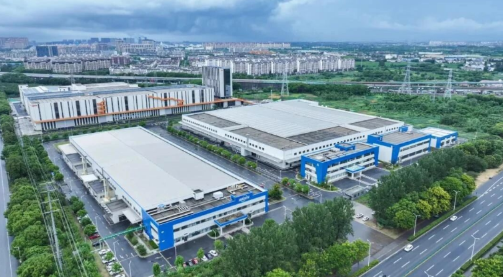

　　【区位与规模】项目坐落于长春市宽城经济开发区。总占地面积 27万㎡，总建筑面积10.6万㎡。

　　【项目定位】中粮在东北首个综合性油脂油料加工基地，完善 “沿海 + 沿江 + 内陆” 全国战略布局

　　南京贝特为项目提供1套汽 — 水板式换热机组，1套水-水板式换热机组，保障项目全周期稳定运行。

　　二、技术参数

　　【换热量】：13500kw

　　【一次侧】：0.6mpa饱和蒸汽

　　【二次侧】：50/75℃

　　【机组形式】：汽-水板式换热机组

　　【样式】：两板三泵两补水

　　【换热量】：1400kw

　　【一次侧】：75/50℃

　　【二次侧】：35/45℃

　　【机组形式】：水-水板式换热机组

　　【样式】：两板两泵两补水

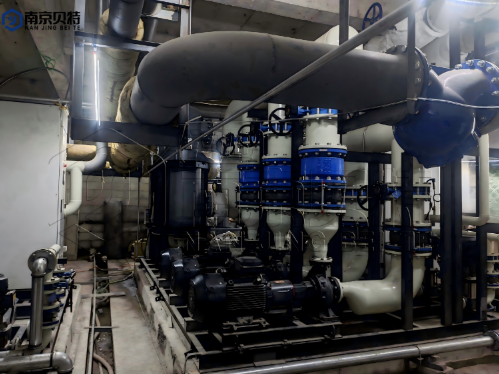

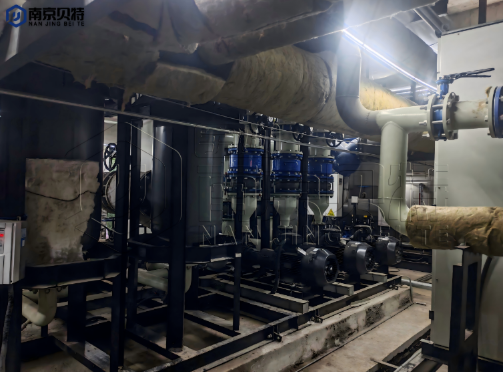

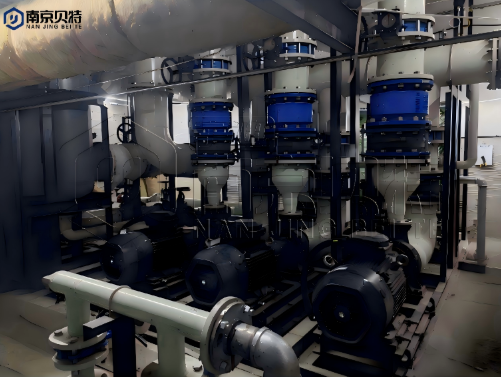

　　三、现场照片

　　四、设备原理与应用

　　水—水板式换热机组

　　1、核心定义与作用

　　水 - 水板式换热机组是一种以板式换热器为核心，集成循环泵、补水泵、阀门、仪表及智能控制系统的模块化换热设备，核心功能是通过间接换热实现高温水与低温水的热量传递。

　　常用于：高效换热、系统隔离、智能控温、稳定运行、节能降耗、系统集成。

　　2、主要结构组成

　　（1）核心换热模块（心脏）

　　板式换热器：不锈钢 / 钛合金波纹板片叠装，形成逆流流道；人字形 / 斜波纹强化湍流，热回收率≥90%。

　　密封系统：EPDM / 氟橡胶垫片或激光焊接，耐温 - 50℃~200℃、承压 0–2.5MPa。

　　（2）动力循环模块

　　一次侧循环泵：输送高温热源水（如市政 / 锅炉热水）。

　　二次侧循环泵：输送换热后的低温水至末端（地暖 / 风机盘管 / 生活热水）。

　　补水泵（变频）：自动补水、稳压，维持二次侧压力稳定。

　　（3）管路与控制阀门

　　一次侧：电动温控阀、截止阀、过滤器、安全阀。

　　二次侧：止回阀、排污阀、排气阀、压力 / 温度传感器。

　　（4）智能控制模块（大脑）

　　PLC 控制柜 + 触摸屏：实时监控温度、压力、流量、能耗。

　　自动控制逻辑：按室外温度 / 设定值调节一次侧流量，稳定二次水温。变频泵控压、自动补水、超温 / 超压 / 缺水保护。故障报警、历史数据存储、远程监控接口。

　　（5）辅助部件

　　压力表、温度计、流量计；除污器、软化水接口（可选）；整体撬装底座，便于运输安装。

　　3、工作原理

　　（1）基本流程（逆流换热为主）

　　一次侧：高温热水经温控阀进入板式换热器，放热降温后返回热源管网。

　　二次侧：低温冷水经循环泵进入换热器，吸热升温后送至末端（供暖 / 空调 / 热水）。

　　循环闭环：二次侧回水再次进入换热器，持续循环换热。

　　（2）传热机制（间壁式）

　　热流体→板片内壁对流传热→板片金属导热→板片外壁对流传热→冷流体。波

　　纹板片使流体形成强湍流，大幅提升换热效率。

　　（3）智能控制逻辑

　　温度闭环：二次侧供水温度→传感器→PLC→调节一次侧电动阀开度 / 泵频率→稳定水温。

　　压力闭环：二次侧压力→传感器→PLC→变频补水泵→维持设定压力。

　　安全保护：超温 / 超压 / 缺水 / 泵故障→自动停机 + 声光报警

　　4、典型应用场景

　　建筑暖通与生活热水

　　工业工艺加热

　　生物医药洁净厂房

　　锅炉补水 / 供热系统

　　医院综合体 / 产业园区

　　配套区域集中供热
